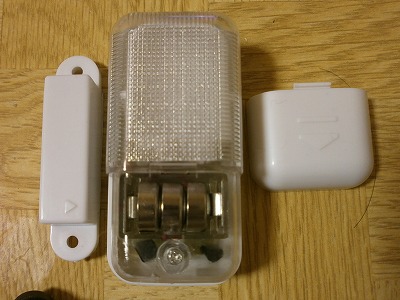

100円ショップの近接スイッチ付ライトです。
LR44が3個入っています。

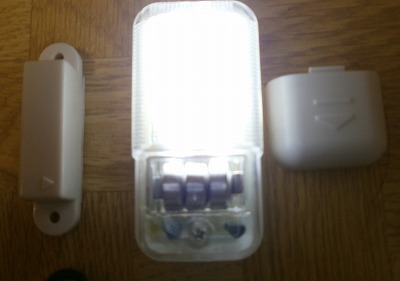

左のマグネットを離すと点灯します。

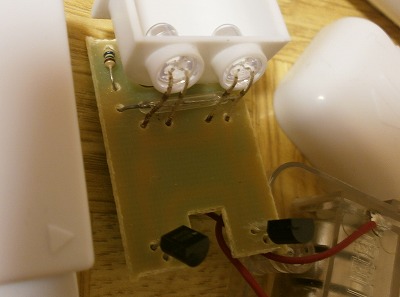

透明カバーを外すと、LED2個
抵抗1個、リードスイッチ、トランジスタ2個があります。

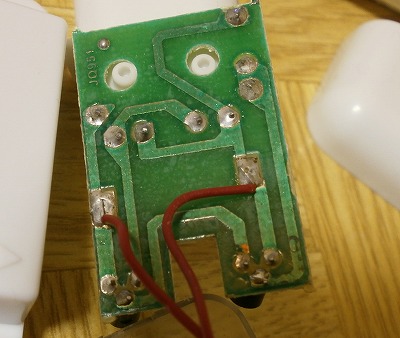

片面基板。

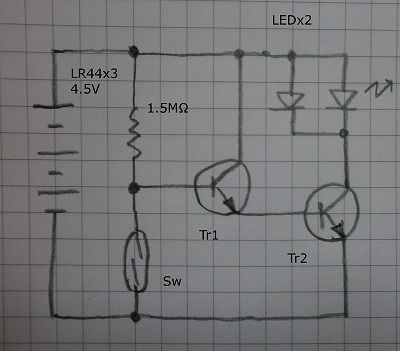

手書き回路図。
マグネットが接近するとスイッチがオンして消灯します。
本来はLEDと直列に抵抗を入れるのがセオリーですが、 ボタン電池で電流があまり流れないので省略されています。
スイッチがoffすると[ (4.5-0.6*2)/1.5M≒2.2μA ]のベース電流が流れTrがonします。
2.2μAがhfe100のダーリントンだと22mAのLED電流です。いい値ですね。
[ 詳しい計算 ]
